DC oldali 2 string - 1 munkapont védelmi dobozok

DC oldali 2 string – 1 munkapont védelmi dobozok (ElektroVar)

A DC oldali 2 string – 1 munkapont védelmi dobozok az ElektroVar termékcsalád megbízható, professzionális megoldásai a napelemes rendszerek egyenáramú (DC) oldalának védelmére.
Ezek az eszközök a napelem-mező és az inverter közé telepítve gondoskodnak a rendszer biztonságáról, túlfeszültség- és túláram-védelméről, valamint az egyes stringek szakszerű leválasztásáról.

A 2 stringes, 1 munkapontos kivitel ideális olyan napelemes rendszerekhez, amelyek egy MPPT munkaponttal rendelkeznek, de két külön stringet (napelem ágat) tartalmaznak. Ez a konfiguráció különösen gyakori lakossági és kisebb kereskedelmi rendszerekben, ahol a két string párhuzamosan csatlakozik ugyanahhoz az inverter bemenethez.

Funkció és szerep a napelemes rendszerben

A DC védelmi doboz fő feladata a napelem mezők és az inverter közötti biztonságos kapcsolat megteremtése, valamint a rendszer védelme az elektromos hibák ellen.
A készülék:

• biztosítja a túlfeszültség elleni védelmet villám vagy hálózati zavar esetén,

• lehetővé teszi a stringek leválasztását karbantartáskor vagy hiba esetén,

• megakadályozza a visszafolyó áramot a stringek között,

• biztosítja az egyenletes áramelosztást a két párhuzamos ág között,

• és növeli a rendszer általános üzembiztonságát és élettartamát.

A doboz felépítése és főbb elemei

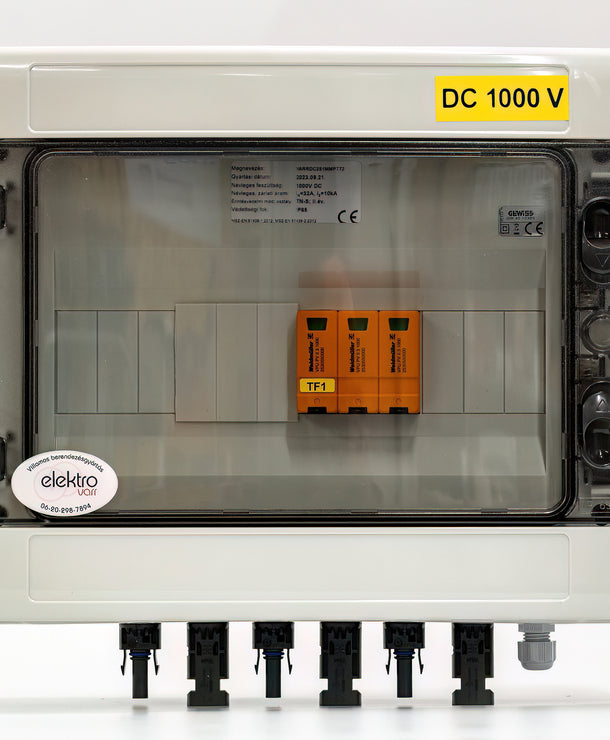

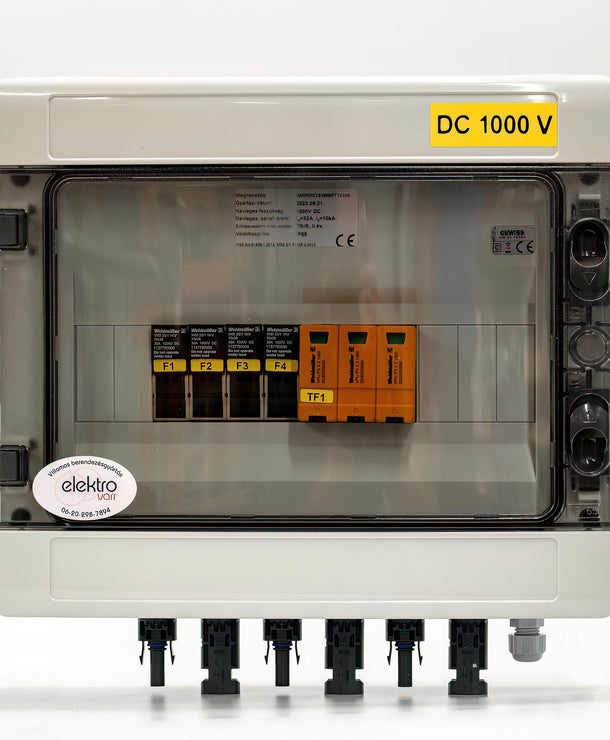

Az ElektroVar DC oldali 2 string – 1 MPPT védelmi dobozok ipari minőségű, IP65-ös védettségű házban kerülnek forgalomba. A ház UV-álló, időjárás-tűrő műanyagból vagy porfestett fémből készül, így beltéri és kültéri szerelésre egyaránt alkalmas.

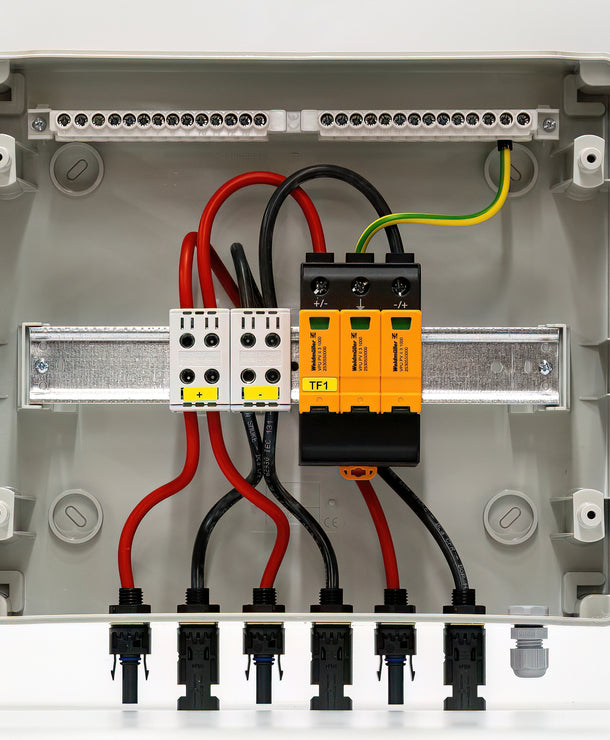

A doboz tartalmazza az összes szükséges védelmi és kapcsolóelemet:

1. DC leválasztó kapcsoló (DC isolator)
   Főkapcsolóként szolgál, amellyel a napelemmező leválasztható az inverterről. A kapcsoló magasfeszültségű (akár 1000 V DC) áramkörök biztonságos megszakítására alkalmas, karbantartás vagy vészhelyzet esetén elengedhetetlen.

2. Túlfeszültség-védelmi modul (SPD – Surge Protective Device)
   A napelemes rendszer egyik legfontosabb védelmi eleme. Megakadályozza, hogy villámcsapásból vagy kapcsolási túlfeszültségből eredő feszültség-tüskék károsítsák az invertert vagy a napelemeket.
   A legtöbb modell T2 típusú túlfeszültség-védelmet alkalmaz, cserélhető modulokkal és állapotjelzőkkel.

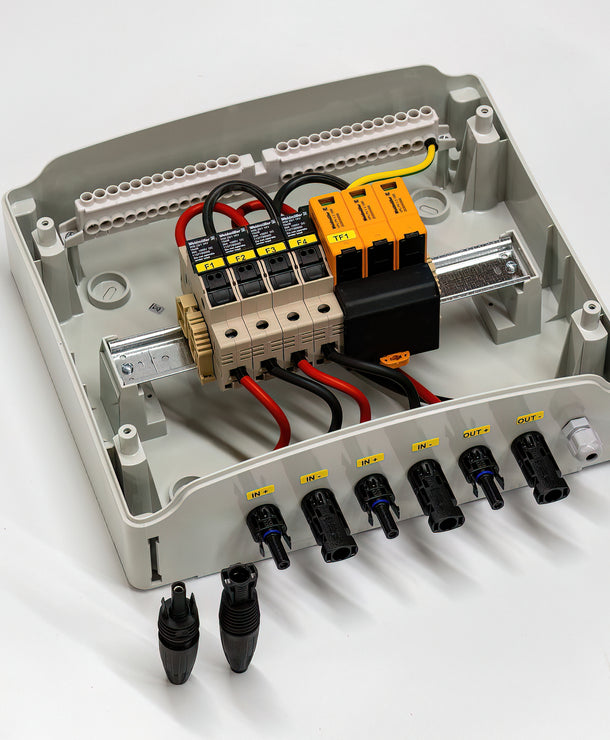

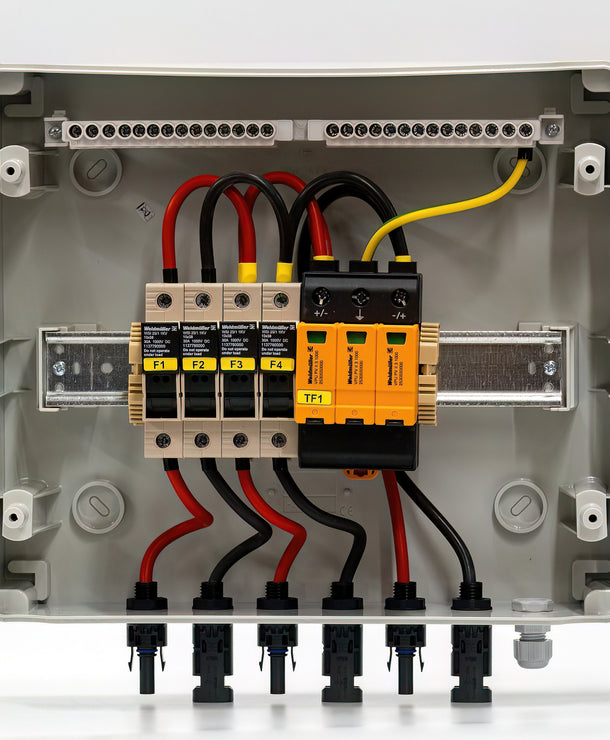

3. Biztosítéktartók és olvadóbiztosítékok
   A két string mindegyike külön biztosítékkal védett, így egy hiba esetén a másik string zavartalanul működhet tovább.
   A biztosítékok jellemzően 1000 V DC / 15–25 A névleges értékűek, és gyorsan cserélhetők.

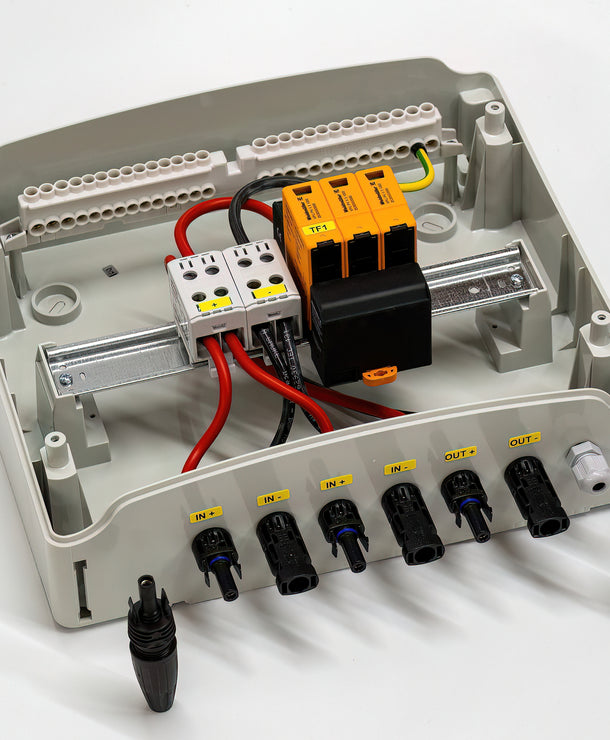

4. Kábelátvezetések és csatlakozók (MC4 kompatibilis)
   A doboz előkészített, vízmentes kábelkivezetésekkel rendelkezik, így a telepítés egyszerű és biztonságos. A csatlakozók polaritásvédettek, a helytelen bekötés kizárt.

5. Földelési pont
   A doboz földelő sínnel és csatlakozási ponttal ellátott, ami a túlfeszültség-levezetők és a fémház biztonságos földelését biztosítja.

Műszaki jellemzők (általános paraméterek)

• Stringek száma: 2 be / 1 ki

• Munkapontok száma: 1 MPPT

• Névleges feszültség: 1000 V DC (opcionálisan 1100 vagy 1500 V DC)

• Maximális áram / string: 15–25 A

• Túlfeszültség-védelem típusa: T2 (vagy T1+T2 kombinált)

• Védettség: IP65

• Ház anyaga: UV-álló műanyag vagy porfestett acél

• Működési hőmérséklet: -25°C – +60°C

• Szerelhetőség: falra szerelhető, kompakt kivitel

Előnyei

- Kompakt, előre szerelt kialakítás – gyors telepítés
- Magas szintű túlfeszültség- és túláram-védelem
- Egy munkapontos inverterekhez optimalizált kivitel
- IP65 védettség – kültéri alkalmazásra is alkalmas
- Megbízható ElektroVar minőség, magyar gyártás
- Könnyű karbantartás és ellenőrizhetőség

Alkalmazási területek

A 2 string – 1 MPPT DC védelmi doboz ideális:

• lakossági napelemes rendszerekhez (2–6 kWp teljesítményig),

• garázs-, melléképület- és tetőtelepítésű PV rendszerekhez,

• kisebb inverteres megoldásokhoz,

• és minden olyan helyre, ahol két napelemmező egy munkapontra csatlakozik.
